Compacte transformatoren

Compact Transformers zijn vermogenstransformatoren met een geminiaturiseerd formaat en een laag gewicht dankzij innovatief ontwerp en geavanceerde productieprocessen. Dit type transformator behoudt de prestaties van traditionele transformatoren, maar vermindert de voetafdruk van de apparatuur en het ruimtevolume aanzienlijk door de interne structuur te optimaliseren, materialen met een hoge magnetische permeabiliteit te gebruiken en het warmteafvoersysteem te verbeteren. Ideaal voor scenario's met beperkte ruimte-.

De compacte transformator is gebaseerd op het principe van elektromagnetische inductie door de energieoverdracht van het magnetische kerncircuit te realiseren. Geoptimaliseerd ontwerp met drie-dimensionaal magnetisch veld om de lengte van het magnetische circuit te verkleinen; Materiaal met hoge magnetische permeabiliteit (zoals nanokristallijne legering) om de magnetische fluxdichtheid te verbeteren; Geoptimaliseerde wikkelopstelling om de gemiddelde windinglengte te verkorten. Deze technische middelen garanderen weliswaar de prestaties, maar verminderen effectief het volume van de kern en de wikkeling en bereiken miniaturisatie van de algehele structuur.

Het ruimtegebruik wordt met meer dan 40% verbeterd: door de structurele ontwerpoptimalisatie aan te passen, zijn onze transformatoren 30%-50% minder volumetrisch dan traditionele transformatoren met dezelfde capaciteit.

Gewichtsreductie van 30%: Kechang Electric maakt gebruik van zeer sterke composietbehuizingen en onderdelen van aluminiumlegering, waardoor het totale gewicht aanzienlijk wordt verminderd en de installatiebasis wordt vereenvoudigd, waardoor de transport- en hefkosten worden verlaagd.

Energie-efficiëntieniveau 1 Standaard: bij gebruik van siliciumstaalplaten met hoge magnetische permeabiliteit (verlies minder dan of gelijk aan 0,9 W/kg), geen-belastingsverlies is 25% lager dan bij conventionele producten, het belastingsverlies van het SCB14-type droge-type transformator is geoptimaliseerd met 8%-10%.

Prominent installatiegemak: het modulaire ontwerp maakt een snelle montage mogelijk en de installatiecyclus wordt met 50% verkort. Het vooraf-geïnstalleerde onderstation kan binnen 24 uur worden geplaatst, bedraad en in bedrijf worden gesteld.

Optimalisatie van de volledige levenscycluskosten: Hoewel de initiële investering iets hoger is, zorgen de bespaarde ruimtekosten, de installatiekosten en de operationele elektriciteitskosten ervoor dat de gecombineerde kosten over een periode van 3 tot 5 jaar lager zijn dan bij het reguliere product.

Zeer aanpasbaar: IP67-niveaubescherming kan worden geselecteerd, kan worden aangepast aan een omgevingstemperatuur van -25 graden tot +45 graden, en continue en stabiele werking op 3000 meter boven zeeniveau.

Structurele innovatie: met behulp van drie-dimensionale gewalste ijzeren kerntechnologie wordt de lengte van het magnetische circuit met 20% verminderd; de hoogspanningswikkeling heeft een gesegmenteerd ontwerp om de verdeling van het elektrische veld te optimaliseren.

Materiaalverbetering: door het gebruik van amorf legeringsmateriaal wordt het nullastverlies met 70% verminderd; het isolatiesysteem is gemaakt van materiaal dat bestand is tegen hoge temperaturen (klasse H, 180 graden), waardoor een hogere temperatuurstijging mogelijk is.

Doorbraak in warmteafvoer: olie-ondergedompeld type maakt gebruik van chipradiator + intelligente luchtkoeling, waardoor de efficiëntie van de warmteafvoer met 30% toeneemt; droge-type transformator realiseert natuurlijke koeling in plaats van geforceerde luchtkoeling door middel van interne luchtkanaaloptimalisatie.

Intelligente integratie: Integreer temperatuurbewaking, lokale ontladingsdetectie en communicatiemodules op afstand om realtime statusbewaking en vroegtijdige waarschuwing te realiseren.

Stedelijke energiedistributie: ondergrondse onderstations in commerciële centra, waardoor waardevolle boven- grondruimte wordt bespaard Industriële installaties: dichtbij naast de productielijn geïnstalleerd, waardoor lijnverliezen worden verminderd Nieuw energieveld: boosttransformator voor fotovoltaïsche elektriciteitscentrales, aanpasbaar aan ruige buitenomgevingen Spoorvervoer: geïnstalleerd in tunnels, voldoet aan strikte ruimtebeperkingen Stroomdistributie in gebouwen: stroomverdeelruimte op de vloer, oplossing voor het probleem van smalle ruimtes

Een typisch geval laat zien dat een metroproject een compacte transformator gebruikt, waardoor de oppervlakte van het onderstation met 40% wordt verkleind; een commercieel complex maakt gebruik van een vooraf-geïnstalleerd compact onderstation, waardoor 30% op de grondkosten wordt bespaard.

Capaciteitsafstemming: kies op basis van 1,2-1,3 maal de werkelijke belasting, houd rekening met de ontwikkelingsmarge van 5- Energie-efficiëntieniveau: geef prioriteit aan energie-efficiëntieproducten van het eerste niveau, hoewel de prijs 15% hoger is, kan de investering binnen 2-3 jaar worden terugverdiend door besparingen op de elektriciteitsrekening. Installatieomgeving: installatie binnenshuis. Besteed aandacht aan ventilatie en warmteafvoer, en overweeg het beschermingsniveau en de anticorrosievereisten buitenshuis. Bedienings- en onderhoudsbehoeften: Evalueer het onderhoudsgemak en kies eenvoudig onderhoud Modulair ontworpen modellen

Belangrijke afstemming van parameters: kortsluitimpedantie (4%-6%), geluidsniveau (minder dan of gelijk aan 55 dB), isolatieklasse (klasse F of H) Beoordeling van de leverancier: typetestrapport aangevraagd, met speciale aandacht voor temperatuurstijging en kortsluittestresultaten

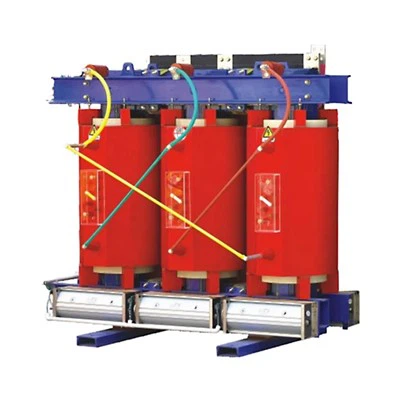

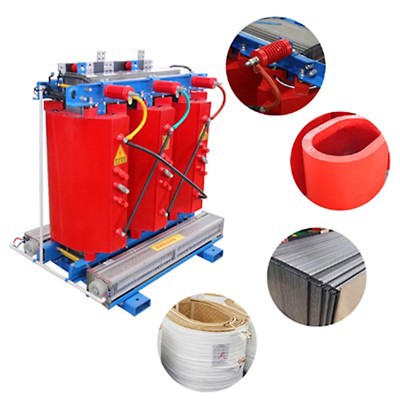

IJzeren kernsysteem: gebruik van drie- dimensionale gewalste ijzeren kern of ijzeren kern met getrapte naad, magnetische circuitsymmetrie, weinig verlies Wikkelstructuur: hoogspanningswikkeling met koperfolie of gesegmenteerde spoel, laagspanningswikkeling met foliewikkeling of spiraalvormige structuur Isolatiesysteem: droog type met gegoten epoxyhars, olie-ondergedompeld type met olie-papiercomposietisolatie

Koelapparaat: Configureer een zelf-luchtkoel- of lucht-systeem op basis van capaciteit, producten met grote capaciteit maken gebruik van geforceerde oliecirculatiekoeling. Beschermingssysteem: geïntegreerde temperatuurregeling, drukontlasting en online bewakingsapparaat. Shell-ontwerp: gemaakt van roestvrij staal of composietmateriaal, compacte structuur, hoog beschermingsniveau

Kechang Electric Compact Transformer is geslaagd voor de National Energy Efficiency Certification en beschikt over een aantal structurele ontwerppatenten. Het productvolume is meer dan 30% minder dan dat van het reguliere product en het geluid wordt verminderd met 5-10 decibel, wat een geoptimaliseerde oplossing biedt voor scenario's met beperkte ruimte. Een gespecialiseerd technisch team kan een ontwerp op maat leveren om aan speciale ruimte- en prestatie-eisen te voldoen.
